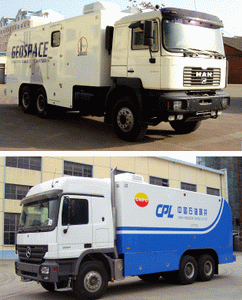

测井车
产品厂家：宝鸡宝石特种车辆有限责任公司
规格型号：BSJ5268TCJ70/BSJ5266TCJ70/BSJ5267TCJ70
适用车型：特种结构汽车
产品介绍：
主要特点： 1、动力性好。采用进口德国MAN公司 TGA33.360/6×4或TGA33.341/6×6二类载重汽车底盘。也可采用进口德国奔驰公司 3331/6×4或3340A/6×6二类载重汽车地底盘。 2、技术先进。采用全功率取力，液压传动系统选用德国力士乐公司生产的双向变量泵和单向变量马达组成的闭式液压回路，并配有速比范围大的进口行星减速器，实现了无链条轴端马达驱动形式，使绞车操作方便、传动平稳、能够满足不同测井速度的要求，其技术性能达到国外同类产品的要求。 3、操作灵活方便。绞车液压系统中泵和马达采用电比例控制，减速换档和制动为电液控制，排绳装置采用液压排绳器，由液压操纵阀直接控制。 4、电源供给： A、外引电源：额定电压220V，频率50Hz，设置有安全接地装置。 B、液压发电机型号为美国“HARRISON 20.0MPC”哈里森液压发电机：功率20kW，电压220V，频率50Hz。 C、柴油发电机的型号为美国“ONAN 7.5HDKAL”,奥南柴油发电机：功率6.5kW，电压220V ，频率50Hz。 D、直流电源：24V、12V（汽车发电机、蓄电池，双线制）。 E、可根据用户要求提供各种电源，如380V、50HZ， 220V、 50Hz。 5、操作舱配置: 车身总成：钢骨架、铝合金蒙皮、发泡处理；内部设置：多功能坐椅、日光灯、空调、工作台、 资料柜；操作台：滚筒速度控制器、刹车控制器、计量装置显示器、气、液系统压力表、电缆喷油控制器、液压系统过载保护控制器、液压排绳控制器；电控柜：照明灯具控制开关、主机、空调控制组合开关、独立双路外接电源设计、保证主机稳定运行、原车发动机仪表盘、原车发动机并行控制系统。 6、绞车舱配置： 防磁滚筒：可容φ12.6mm 七芯电缆7500m测量系统：集流环、马丁----代克张力仪、机械电子指深、指速仪、天地滑轮；动力传输系统（可选择有链条或无链条）：底盘动力->动力选择箱->液压泵->液压马达->减速箱->滚筒电缆喷油装置液压发电机 柴油或汽油发电机（可选择）内藏式井口照明灯气控系统: 主要控制滚筒刹车,井下仪器压紧, 行车绞车切换. 产品型号：BSJ5268TCJ70：BSJ5266TCJ70：BSJ5267TCJ70 底盘: 型号：3331：TGA33.360：TGA33.410 类 别：二类：二类：二类 生产企业：德国奔驰公司：德国MAN公司：德国MAN公司 轴 数：3：3：3 轴距（mm）：4500+1350：4500+1400：4500+1400 轮距（前/后mm）：2009 / 1804：2036/1804：2100 / 2030 轮胎规格：12.00R20：12.00-R20：14.00-R20 轮 胎 数：10：10：10或6(选装) 发动机: 型 号：OM501LA：D2866LF37：D2866LF32 生产企业：德国奔驰公司：德国MAN公司：德国MAN公司 排量（ml）：11946：11967：11967 燃料种类：柴油：柴油：柴油 额定功率（kW）：230：265：301 排放依据标准：欧洲二号：欧洲二号：欧洲二号
